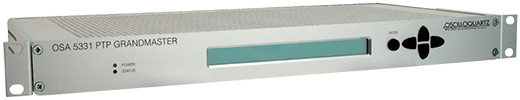

OSA 5331 PTP Grandmaster — ведущее устройство PTP

Высокопроизводительное ведущее устройство PTP операторского класса, обеспечивающее точную и надежную синхронизацию многочисленных ведомых устройств PTP по времени, фазе и частоте.

Модель OSA 5331 PTP Grandmaster — высокопроизводительное ведущее устройство PTP, соответствующее стандарту IEEE 1588–2008 (v2). Оно предназначено для синхронизации ведомых устройств (slaves) по пакетным IP-сетям, включая сети IP/MPLS, IP/Ethernet, IP/xPON и IP/xDSL. Это устройство операторского класса, поддерживающее большое число клиентов и имеющее широкий набор опций обеспечения отказоустойчивости для максимального увеличения доступности сети синхронизации. Устройство OSA 5331 PTP Grandmaster обеспечивает точную и надежную синхронизацию многочисленных ведомых устройств PTP по времени, фазе и частоте благодаря своим двум PTP-портам и четырем мощным PTP-процессорам. Данное ведущее устройство ориентировано на удовлетворение всех потребностей в синхронизации, имеющихся у телекоммуникационных, вещательных и электроэнергетических предприятий.

Надежное функционирование

Надежное распространение информации о точном времени имеет огромное значение для нормальной работы различных систем с распределенным интеллектом или распределенной обработкой информации. Для обеспечения надежности синхронизации устройство OSA 5331 PTP Grandmaster поддерживает различные входные синхросигналы. Его встроенный приемник ГНСС может работать с двумя спутниковыми системами — ГЛОНАСС и GPS, снабжая качественным опорным сигналом четыре мощных PTP-процессора, обеспечивающих высокоточную частотную, фазовую и временную синхронизацию. Дополнительные входы для подачи внешних опорных сигналов 10 и 2048 МГц, E1, 1PPS и ToD гарантируют максимальную надежность синхронизации с возможностью ее осуществления при недоступности сигналов ГНСС. В устройстве предусмотрено автоматическое переключение между приемником ГНСС и дополнительными входами в зависимости от уровня качества синхросигнала или заданных приоритетов этих источников синхронизации.

Превосходные характеристики в режиме удержания

В устройстве OSA 5331 PTP Grandmaster имеется внутренний кварцевый или рубидиевый генератор, являющийся высокостабильной основой для выдачи информации о точном времени. Использование в данном устройстве высокоточных вариантов задающих генераторов обеспечивает улучшенную стабильность опорной частоты при работе устройства в режиме удержания в случае пропадания входного синхросигнала по какой-либо причине. Высокостабильная работа данного устройства в режиме удержания и наличие двух дублирующих друг друга портов PTP повышает точность временной синхронизации за счет предотвращения переключения PTP-клиентов на другие источники синхронизации в сети.

Гибкость конфигурации и возможности управления

Для обеспечения совместимости с ведомыми устройствами разных производителей в данном устройстве предусмотрена возможность конфигурирования профилей PTP пользователями. Благодаря поддержке многочисленных стандартных профилей PTP, определенных в рекомендациях МСЭ-Т, и возможности гибко конфигурировать ключевые параметры, OSA 5331 PTP Grandmaster является самым эксплуатационно гибким ведущим устройством PTP.

Данным устройством можно управлять локально или удаленно — посредством платформы управления синхронизацией операторского класса SyncView Plus. На передней панели устройства OSA 5331 PTP Grandmaster расположены большой алфавитно-цифровой ЖК-дисплей, индикатор состояния и пять управляющих клавиш, обеспечивающие простое получение информации о состоянии устройства.

см. также

Краткая характеристика

Два порта IEEE 1588–2008 (v2).
Четыре мощных PTP-процессора.
Электрические или оптические порты Ethernet.
Дополнительные входы и выходы для сигналов частотной и фазовой синхронизации и информации о времени суток.
Точность временной синхронизации ±100 нс при использовании опорного сигнала от приемника ГЛОНАСС/GPS.
Высокостабильный внутренний кварцевый или рубидиевый генератор.
Компактный 19- или 21-дюймовый корпус выстой 1U и глубиной 240 мм, предназначенный для монтажа в аппаратную стойку.

Спецификация

Приемник ГНСС

ГЛОНАСС L1: 1602,0 МГц (k=0).
GPS L1: 1575,42 МГц (L1), код C/A.

Выбор антенных кабелей

LMR400: 20, 60 или 120 м.
Другая длина: по запросу.

Характеристики в режиме удержания

DOCXO:

Дрейф частоты: 1×10^–10 в сутки, МСЭ-Т G.812 type I.
Дрейф фазы: 10 мкс в сутки.

Рубидиевый генератор:

Дрейф частоты: < 1×10^–10 в месяц, МСЭ-Т G.812 type II.
Дрейф фазы: 10 мкс в течение 4–5 суток.

Синхронизация от приемника ГЛОНАСС/GPS

Стабильность частоты: < 1×10^–11, МСЭ-Т G.811.
Точность фазы: < 50 нс на выходе 1PPS.

Дополнительные выходы

Частота:

1×2,048 МГц/E1/T1, BNC 75 Ом.
1 x E1/T1, BNC 75 Ом.
1×10 МГц (синусоидальный сигнал), BNC 50 Ом.

Фаза: 1×1PPS, BNC 50 Ом.
ToD: 1 x NMEA 0183, RS232/RS422, RJ-45.

Дополнительные входы

Частота:

1×10 или 2,048 МГц, BNC 75 Ом;
1 x E1 или T1, BNC 75 Ом.

Фаза: 1×1PPS, BNC 50 Ом.
Время суток: 1 x NMEA 0183, RS232/RS422, RJ-45/TIA/EIA-561.

Порт PTP

Протокол: IEEE 1588–2008 (Version 2), G.8265.1.
Электрический порт: 1×10/100/1000Base-T, RJ-45.
Электрич./оптический порт: 1 x GbE, SFP.
Профиль PTP: конфигурируется пользователем.
IP-конфигурация: по DHCP или задание фиксированного IP-адреса.
Режим работы: Unicast, Multicast или Mixed.
Метод TWTT: одно- или двухстадийный.
Совместимость: с ведомыми PTP-устройствами других производителей.
Точность установки времени: лучше 100 нс при синхронизации от приемника ГЛОНАСС/GPS.

Индикация на передней панели

ЖК-дисплей 40×2 символов (обеспечивает начальное конфигурирование).
5 управляющих клавиш.
Светодиодный индикатор состояния.

Управление и пользовательский интерфейс

1 x отдельный порт Ethernet 10/100/1000Base-T, RJ45.
Веб-интерфейс (HTTP) для конфигурирования и мониторинга.
SNMP v1, v2c и v3 enterprise MIB.
DHCP или фиксированный IP-адрес.
Обновление микропрограммного обеспечения.
Совместимость с системой сетевого управления SyncView Plus.
1 x сухой контакт для аварийной сигнализации.

Электропитание

Два блока питания постоянного тока: -40…-60 В постоянного тока.
Один внешний блок питания переменного тока:

Напряжение: 60…240 В переменного тока.
Частота: 47…63 Гц.
Энергопотребление: менее 30 Вт при прогреве, менее 25 Вт в установившемся режиме.

Механические характеристики

Габаритные размеры (Ш x В x Г): 19’’ или ETSI (21’’) x 1U x 240 мм.
Типичная масса: 5 кг.

Параметры окружающей среды

Диапазон рабочих температур: 0…+50 °C.
Диапазон температур хранения: -40…+85 °C.
Влажность: до 95%, без конденсации.
Требования безопасности: EN 60950–1.
ЭМС и ЭСР: EN 61000-6-3, EN 61000-6-1.
Условия эксплуатации: EN 300 019-1-3 Class 3.2 (-5…+85 °C).
